Endüstriyel dikey erişim çözümleri, yapısal bütünlüğün, insan merkezli tasarımın ve çevresel direncin dikkatli bir şekilde değerlendirilmesini gerektirir.Çelik MerdivenlerBirçok tesis projesi için temel dikey geçiş bileşenleri olarak hizmet vererek üretim tesisleri, hizmet istasyonları ve ağır sanayi sahaları genelinde düzenli denetim, bakım ve havadan operasyon iş akışlarını destekler. Bu makale, pratik değerlendirme boyutlarını, malzeme seçim mantığını, güvenliğe yönelik inşaat ayrıntılarını ve saha dağıtımına yönelik uyarlanabilirlik konularını ele alarak mühendislik ekiplerinin ticari harcama ölçümlerine odaklanmadan sağlam temellere dayanan tasarım kararları almasına yardımcı olur.
İçindekiler Tablosu (Her bölüme atlamak için tıklayın)
- 1. Endüstriyel Dikey Erişim Ekipmanları için Yapısal Performans Gereksinimleri
- 2. Uzun Süreli Saha Hizmeti için Malzeme Seçimi ve Yüzey İşlem Stratejileri
- 3. Ergonomik Geometri ve Yerleşik Güvenlik Özelliği Planlaması
- 4. Benzersiz Saha Çevre Koşullarına Göre Özel Adaptasyon
- 5. Kaynaklı İmalat Standartları ve Güvenilir Montaj Şemaları
- 6. Sıkça Sorulan Teknik Sorular
Endüstriyel tesisler, rutin ekipman kontrolleri, bileşen onarımları ve baş üstü sistem izleme işlemlerini gerçekleştiren operatörler için sürekli olarak istikrarlı, güvenilir dikey hareket yolları talep etmektedir. Düzgün tasarlanmış dikey erişim donanımı olmadan personel, özellikle yüksek yerlerde veya nemli, aşındırıcı çalışma bölgelerinde tırmanma görevleri sırasında yüksek risklerle karşı karşıya kalır. Birçok mühendislik ekibi, basamak ofset toleransı, koruma kafesi sürekliliği ve taban sabitleme özellikleri gibi birbirine bağlı parametreleri gözden kaçırırken yalnızca ham madde gücüne öncelik verir. Her boyut, son kullanıcılar için genel operasyonel güvenliği tanımlamak üzere etkileşim halindedir. Düzgün tasarlanmışÇelik MerdivenlerYıl boyunca tutarlı performans sağlamak için mekanik yük kapasitesi, insan faktörü mühendisliği ve çevresel dayanıklılığı dengeleyin.
1. Endüstriyel Dikey Erişim Ekipmanları için Yapısal Performans Gereksinimleri
Yapısal performans, dikey tırmanma düzeneklerinin ana omurgasını oluşturan birincil yük taşıyıcı kirişlerle başlar. Ortak kiriş profilleri, her biri genel kurulum yüksekliğine ve beklenen operasyonel yüklere göre seçilen köşebent çeliği, kanal çeliği ve kare içi boş boruları içerir. Daha yüksek tırmanma yükseklikleri, operatörün ağırlığı ve tesadüfi alet taşıma yükleri altında bükülmeye ve yanal sapmaya direnmek için daha ağır ölçülü ham stok gerektirir. Toplam dikey erişim mesafesi altı metreyi aşan kurulumlarda, kiriş kesit özelliklerinin yükseltilmesi, uzun vadeli yapısal sağlamlığın korunması açısından kritik hale gelir.
Yük taşıyan kirişler arasındaki iç net genişlik, tırmanma konforunu ve güvenli el kavrama konumunu doğrudan etkiler. En yaygın olarak benimsenen iç boşluk ölçümü, yaklaşık dört yüz milimetre civarındadır ve bu, yükseliş ve iniş sırasında yetişkin vücut boyutlarına rahatça uyum sağlar. İki kişinin eşzamanlı tırmanışının beklendiği durumlarda, özel olarak daha geniş konfigürasyonlar tasarlanabilir, ancak bu, genişletilmiş açıklık boyunca kiriş sertliğini korumak için özel yapısal hesaplama gerektirir.
- Ana yük taşıyan elemanlar, tırmanan personelin oluşturduğu statik ve tesadüfi dinamik yükler altında yanal deformasyona karşı dayanıklı olmalıdır.
- Tek sürekli tırmanma bölümleri altı metrelik dikey yüksekliği aştığında ara dinlenme platformları zorunlu hale gelir.
- Platform boyutları minimum genişlik eşiklerini karşılamalı ve tırmanma rotası boyunca kırılma noktalarında düşme tehlikelerini önlemek için uyumlu çevre korkulukları içermelidir.
- Tüm ana yapısal bağlantılar, ekipmanın hizmet ömrü boyunca binlerce tırmanma döngüsü boyunca mekanik bütünlüğü korumalıdır.
Dinlenme platformları ikili değer sunar: Operatörlere uzun tırmanışlar sırasında fiziksel dayanıklılığı geri kazanma fırsatı verir ve uzun sürekli tırmanma koşularını daha güvenli, yönetilebilir bölümlere ayırır. Platform korkuluğu yüksekliği, direkler arası mesafe ve tekmelik gereksinimleri, düşerek açılabilecek potansiyel boşlukları kapatmak için standart güvenlik kurallarına uygundur. Bir platform, tırmanma pistlerinin üst ucundaki bir çalışma istasyonunun parçasını oluşturduğunda, açıktaki çalışma kenarları etrafındaki çevre koruması için ek koruma yüksekliği kuralları uygulanır.
2. Uzun Süreli Saha Hizmeti için Malzeme Seçimi ve Yüzey İşlem Stratejileri
Hammadde seçimleri temel mekanik özellikleri oluşturur, ancak yüzey hazırlığı büyük ölçüde açık endüstriyel ortamlarda kullanılabilir hizmet ömrünü belirler. Farklı çalışma ortamları farklı tehditler doğurur: nem yoğunlaşması, kimyasal buharlar, havadaki partikül kalıntıları ve sıcaklık dalgalanmalarının tümü, koruyucu kaplamaların yetersiz uygulanması durumunda metalik bozulmayı hızlandırır. İç mekan kuru ortam kurulumlarında astar artı son kat boya sistemleri kullanılabilirken, dış mekan veya kimyasal olarak aktif tesis konumları sıcak daldırma galvanizleme işlemini şiddetle tavsiye eder. Çok yıllık kullanım döngüleri boyunca güvenilir korozyon önleme performansı elde etmek amacıyla galvanizli yüzeyler için minimum çinko katman kalınlığı hedeflerine uyulmalıdır.
Ortak Bileşen Malzemesi Referans Tablosu
| Bileşen Adı | Tipik Malzeme Seçenekleri | Temel Pratik Notlar |
|---|---|---|
| Ana Merdiven Kirişleri | Sıcak haddelenmiş köşebent çeliği, dikdörtgen içi boş profil, kanal çeliği | 6 metrenin üzerindeki yükseklikler için daha kalın kesit gerekir |
| Tırmanma Basamakları | Masif yuvarlak çelik, yassı çelik çubuklar | Pürüzsüz, çapaksız yüzeyler; kayma önleyici modifikasyonlar mevcut |
| Emniyet Kafesi Yatay Halkalar | Katı yuvarlak çelik | Platforma veya üst sonlandırma noktasına kadar sürekli kurulum |
| Kafes Dikey Takviye Çubukları | Masif yuvarlak çelik, eşit olarak dağıtılmış miktar | Tam kapalı güvenlik kafesleri için minimum dört dikey takviye çubuğu |
Basamak malzemeleri genellikle yuvarlak çelik çubuk veya yassı çelik profillerden oluşur. Yuvarlak çelik basamaklar, kavrama sırasında el yaralanmasını önlemek için pürüzsüz, çapaksız yüzeyler sağlamalıdır. Düz çelik basamak çeşitleri, sürtünme temasını artırmak için kaymayı önleyici çıkıntıları entegre edebilir. Bitişik basamakların merkezden merkeze aralığı arasındaki sapma sıkı bir şekilde kontrol altında tutulmalıdır; aşırı sapma, insanın doğal tırmanma ritmini bozar ve takılma veya yanlış adım atma riskini artırır. Tekrarlanan yük altında basamakların ayrılması riskini ortadan kaldırmak için basamaklar ana kiriş yüzlerini geçecek şekilde uzanmalı ve güvenli kaynaklı sınır durdurucuları almalıdır.
Kaplama sistemi kalitesi bakım sıklığını doğrudan etkiler. İki son kat boya ile eşleştirilmiş iki kat pas önleyici astar, korunaklı iç mekan kurulumları için standart bir boya bazlı koruma iş akışı oluşturur. Sahada açığa çıkan kurulumlar, kaynaklı düzeneklerin içindeki gizli aralıklar da dahil olmak üzere her yüzeyi kaplayan metalurjik olarak bağlanmış çinko koruma oluşturan sıcak daldırma galvanizlemeden çok daha fazla yararlanır. Metal alt tabaka ile koruyucu dış katmanlar arasında tutarlı bir yapışma elde etmek için galvanizleme veya boyama öncesinde uygun yüzey temizliği şarttır.
3. Ergonomik Geometri ve Yerleşik Güvenlik Özelliği Planlaması
İyi ergonomik tasarım, donanım boyutlarını insan vücudunun hareket düzenleriyle hizalayarak operatörün yorgunluğunu azaltırken aynı zamanda genel saha güvenliğini artırır. Basamak merkezden merkeze aralığı en kritik ergonomik parametrelerden birini temsil eder. Standart endüstriyel mesafe iki yüz elli milimetredir ve kabul edilebilir aralık iki yüz ila üç yüz milimetre arasındadır. Sıkı boyut tolerans sınırları, hızlı bakım çalışmaları sırasında yanlış adımlara neden olabilecek dengesiz basamak yerleşimini önler.
Kaymayı önleyici modifikasyon seçenekleri, nemli, yoğuşmaya eğilimli veya yağ sıçramasına eğilimli çalışma alanlarında ortaya çıkan kaygan yüzey risklerini giderir. Mevcut işlemler arasında basamak yüzeylerindeki tırtıllar, kaynaklı kaymaz çelik şeritler veya özel olarak formüle edilmiş yüksek sürtünmeli kaplama katmanları yer alır. Her seçenek, ayakkabının temas noktalarındaki yüzey sürtünmesini artırarak, operatörlerin standart endüstriyel iş ayakkabıları giydiği durumlarda kayma olasılığını azaltır. Sürekli nemli koşullarda bulunan projelerde, tartışılamaz tasarım öğeleri olarak kayma önleyici iyileştirmelere öncelik verilmelidir.

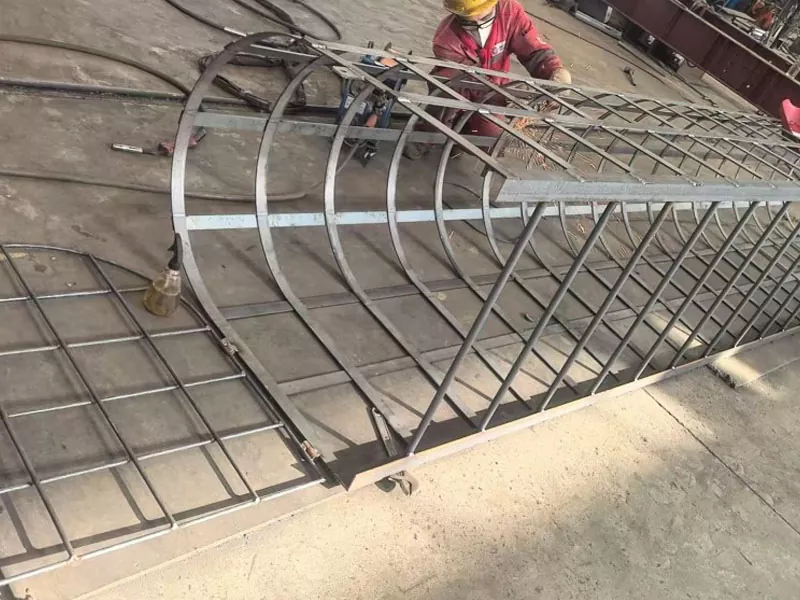

Tırmanma yüksekliği eşikleri karşılandığında güvenlik kafesi kurulum kuralları geçerlidir. Kafes dairesel çapı, yatay halka aralığı ve dikey takviye çubuğu miktarları belirlenmiş güvenlik spesifikasyonlarına uygundur. Güvenlik kafesleri, dinlenme platformlarına veya üst sonlandırma noktalarına kadar aralıksız olarak sürekli çalışmalıdır; kısmi yükseklikteki kafesler, operatörlerin tırmanma rotasının yarısında düşmeyi engelleyen muhafazayı kaybettiği tehlikeli geçiş bölgeleri oluşturur. Platform arayüzlerindeki her açıklık ve geçiş noktası, uzuvları sıkıştırabilecek veya düşme açıklıkları yaratabilecek korumasız boşlukların olmaması için dikkatli bir şekilde detaylandırılmalıdır.
Alt uçtaki toprak bağlantı geometrisi de dikkatle ele alınır. Alt basamak, yerden veya referans yüzeyinden tanımlanmış maksimum açıklık mesafesi dahilinde oturmalıdır. Durgun suyun kurulum konumlarında düzenli olarak biriktiği durumlarda, yükseltilmiş beton temel yapıları suyun ana metal bileşenlere doğrudan birikmesini önler. Temel bloğu boyutları, destekleyici zemin yapılarına stabil yük aktarımı için minimum boyutlandırma kurallarını karşılamalıdır.
4. Benzersiz Saha Çevre Koşullarına Göre Özel Adaptasyon
Hiçbir iki endüstriyel tesis yerleşimi aynı mekansal kısıtlamalara sahip değildir. Mevcut bina yapıları, yakındaki ekipman yerleşimi, baş üstü engeller ve yer seviyesindeki engellerin tümü, kurulum geometrisine gerçek dünya sınırlamaları getirir. Özel olarak üretilmiş üniteler, her bir projenin fiziksel sınırlarına uyacak şekilde toplam yüksekliğin, ünite genişliğinin, basamak aralığının, kafes düzeninin ve platform yerleşiminin ayarlanmasına olanak tanır. Olgun üretim iş akışları, bu özel çıktıları desteklerken aynı zamanda temel güvenlik spesifikasyonu sınırlarına da uygundur.
Kurulum alanı kısıtlamaları çoğu zaman ödünleşimleri zorlar. Yanal kullanılabilir alan sınırlı olduğunda mühendisler, genel kaplama alanını genişletmeden yapısal gücü korumak için kiriş profili seçimlerini gözden geçirir. Bitişikteki makinelerden ağır titreşim oluştuğunda, sabitleme noktalarındaki yorulma risklerini azaltmak için montaj planları gözden geçirilir. Sıkı yerel veya bölgesel düzenleme kurallarına sahip tesisler için çizimler ve üretim parametreleri, uyumluluk gerekliliklerini karşılamak üzere söz konusu bölgesel standartlarla uyumludur.Çelik Merdivenleruluslararası standart spesifikasyonlara göre üretilen ürünler, sınır ötesi endüstriyel proje dağıtımlarının gereksinimlerini karşılayabilir.
- Tırmanma donanımı ile hareketli makine parçaları arasındaki çarpışma risklerini ortadan kaldırmak için çevredeki ekipman yerleşimini değerlendirin.
- Yüzey kaplama seçimi sırasında yağış, don oluşumu ve havadaki kimyasal maddeler dahil olmak üzere yerel iklim koşullarını hesaba katın.
- Duvar veya kiriş bağlantı noktalarının dikey erişim donanımından kaynaklanan statik ve dinamik yükleri taşıyabileceğini doğrulamak için çevredeki yapısal alt katmanları inceleyin.
- Platform yerleşimini, tesis operasyon iş akışlarında tanımlanan gerçek bakım işi durma noktalarına uyacak şekilde ayarlayın.
Projeye özel özelleştirme hiçbir zaman temel güvenlik geometrisi kurallarını geçersiz kılmamalıdır. Genişlik, basamak aralığı, koruma kafesi boyutları ve platform koruma yüksekliği değerlerinin, fiziksel alandan taviz verilmesi gerektiğinde bile yine de güvenli çalışma sınırları içerisinde kalması gerekir. Nitelikli imalatçılar, ayarlanan her boyutu belgeleyen ayrıntılı inşaat çizimleri hazırlayarak kurulum ekiplerinin saha montajını tam olarak tasarlandığı gibi yürütmesini sağlar. Çizim paketleri aynı zamanda tesis güvenlik görevlileri tarafından yerinde gerçekleştirilen teknik incelemeleri de destekler.
5. Kaynaklı İmalat Standartları ve Güvenilir Montaj Şemaları
İmalat kalitesi büyük ölçüde kontrollü kaynak uygulamasına dayanır. Tam nüfuzlu kaynaklar, merdiven kirişlerini basamaklara, platformlara ve diğer bağlı yapısal elemanlara bağlar. Kaynak yüksekliği minimum değerleri, bağlı en ince bileşen kalınlığıyla ilgilidir. Kaynak dikişleri, bağlantı bütünlüğünü zayıflatan cüruf birikiminden ve gözeneklilik kusurlarından kaçınmalıdır. Yüksek gerilimli kritik bağlantılar, bitmiş üniteler üretim tesislerinden ayrılmadan önce iç kaynak kalitesini doğrulamak için tahribatsız kusur tespit muayenesi gerektirebilir.
Sahaya montaj yöntemleri iki ana kategoriye ayrılır: mevcut alt tabakalara genişletme cıvatasıyla sabitleme veya beton yapılara önceden yerleştirilmiş çelik plakalara bağlantı. Gömülü plaka kalınlığı, ankraj çubuğu çapı ve gömme derinliğinin tümü tanımlanmış minimum boyut gereksinimlerine uygundur. Genişletme cıvataları birincil bağlantı elemanları olarak kullanıldığında cıvata kalitesi ve boyut eşiklerine uyulmalıdır. Zayıf sabitleme, dikey erişim donanımı için en yaygın gizli arıza risklerinden birini temsil eder; Montaj bağlantıları yükleri destekleyici bina alt katmanlarına güvenilir bir şekilde aktaramazsa, mükemmel şekilde üretilmiş düzenekler bile güvensiz hale gelir.
Üretim kalite kontrol sistemleri birden fazla üretim aşamasını kapsar. Hammadde girişi denetimi, imalat başlamadan önce çelik bileşimini ve mekanik özelliklerini doğrular. Proses içi denetimler ardışık üretim aşamalarında gerçekleştirilir ve bileşenler üretim iş akışlarında ilerlemeden önce boyut sapmaları veya kaynak kusurları tespit edilir. Denetim kayıtları, her üretim partisi için gelecekte referans olarak kullanılmak üzere arşivlenir. Yaygın olarak tanınan endüstriyel standartlarla uyumlu sertifikalar, üretim süreci yönetim sistemlerini doğrular.
Bu özel metal yapı çözümlerini sunan kalifiye bir üretici:LWY Çelik YapıHem yerel hem de uluslararası spesifikasyon çerçevelerine uygun, mühendislik ürünü metal yapı montajları sunan bir firmadır. Tamamlanan donanım, kurulum çalışmaları sırasında sahadaki teknik ekipleri desteklemek için inşaat çizimleri ve adım adım montaj kılavuzu belgeleriyle birlikte teslim edilir.
6. Sıkça Sorulan Teknik Sorular
Kaliteyle ilgili geri bildirim gönderildikten sonra resmi onay bir iş günü içinde gerçekleşir ve hedeflenen çözüm planlaması iki iş günü içinde tamamlanır. Temel neden analizinin üretim tarafının sorumluluğunu doğruladığı durumlarda düzeltici önlemler, projeye özgü gereksinimlere bağlı olarak ücretsiz yeniden işleme, ilgili lojistik imalatçı tarafından karşılanarak hızlandırılmış değiştirme sevkiyatı veya sözleşmeyle tanımlanan telafi edici düzenlemeler gibi seçenekleri içerir.
Nitelikli imalatçılar, bölgesel pazar güvenlik sistemi çerçevelerine karşılık gelen ilgili ürün düzeyinde sertifikalara sahiptir. Eksiksiz teknik test belgeleri, bitmiş ürün teslimatlarıyla birlikte sunulur ve mühendislik ve uyumluluk inceleme ekiplerine, donanımın güvenlik ve çevresel performans kriterleri açısından geçerli standartları karşıladığına dair izlenebilir kanıt sağlar.
Ayrıntılı inşaat çizimleri ve adım adım kurulum kılavuzu malzemeleri sağlanmaktadır. Bu belgeler, sahadaki inşaat personeli için boyut açıklamalarını, sabitleme noktası gerekliliklerini, kaynak notlarını ve montaj sırası kılavuzunu kapsar. Standart proje çıktıları içerisinde fiziksel numune dağıtımı sağlanmamaktadır.
Her endüstriyel dikey erişim projesi yapısal mekanik bilgisini, insan faktörünün dikkate alınmasını, korozyon önleme stratejisini ve düzenleyici standart farkındalığını birleştirir. Proje paydaşları kiriş özelliklerini, basamak geometrisini, güvenlik kafesi sürekliliğini, yüzey koruma iş akışlarını ve sabitleme tasarımını sistematik olarak inceleyerek sahada çalışan personel için operasyonel tehlikeleri azaltır. Düşünceli spesifikasyonÇelik MerdivenlerOnlarca yıllık hizmet döngüleri boyunca genel tesis işletimi iş akışlarına sorunsuz bir şekilde entegre olan uzun ömürlü dikey erişim altyapısı oluşturur.
