Yüzer Açık Deniz Rüzgar Türbinleri için Platformlar

LWY Steel Structure'ın yüzer açık deniz rüzgar türbinlerine yönelik yüksek kaliteli platformları, zorlu açık deniz operasyon ortamları için tasarlanmış sağlam, denizcilik sınıfı çelik yapısal çözümlerdir. Yüksek mukavemetli, korozyona dayanıklı çelik ve optimize edilmiş hidrodinamik yapısal tasarımla üretilen platformlar, karmaşık deniz koşullarında mükemmel stabilite, rüzgar ve dalga direnci ve yorulma önleme performansı sunar.

Pas önleyici, korozyon önleyici ve sismik güçlendirme teknolojilerini entegre eden açık deniz rüzgar platformlarımız, okyanus akıntısı etkisine, güçlü rüzgar titreşimine ve deniz suyu erozyonuna etkili bir şekilde direnç göstererek yüzen rüzgar türbinlerinin uzun süreli istikrarlı çalışmasını destekler. Açık deniz yenilenebilir enerji projeleri için özel olarak tasarlanan bu fabrikadan doğrudan çelik platformlar, yüksek yapısal güvenliğe, uzun hizmet ömrüne ve özelleştirilebilir yapısal özelliklere sahiptir ve katı uluslararası denizcilik mühendisliği ve açık deniz rüzgar enerjisi inşaat standartlarını karşılar.

Ürün Özellikleri

Deniz Çevresi Zorlukları

Tuz Püskürtme Korozyonu

Açık deniz bölgelerindeki atmosferik tuz yükleri, ISO 9223'teki en şiddetli korozyon kategorisi olan C5-M olarak sınıflandırılır. Düz boyalı çelik birkaç yıl içinde bozulur; yüzer açık deniz rüzgar türbinlerine yönelik platformlar, başlangıçtan itibaren katmanlı koruma gerektirir.

Dalga ve Yorulma Yüklemesi

Yüzen yapılar asla hareket etmeyi bırakmaz. Dalgalardan, rüzgardan ve türbin işleminden kaynaklanan döngüsel yükler, bina standartlarının çok üzerinde kaynak kalitesi ve detay tasarımı gerektiren yorulma stresleri yaratır.

Erişim ve Bakım Kısıtlamaları

Kıyıdan 20 km açıktaki bir platformun yeniden boyanması, gemi günleri ve hava durumu pencereleriyle ölçülür. Fabrikada uygulanan korozyon koruması kalıcı bir koruma olmalıdır.

Malzemeler ve Korozyona Karşı Koruma

Çelik Kaliteleri

yüzer açık deniz rüzgar türbinlerine yönelik platformlar, proje spesifikasyonuna göre Q355B/Q355D, S355 veya düşük sıcaklıkta hizmet için sertifikalı darbe özelliklerine sahip eşdeğer deniz sınıfı yapısal çelikten üretilir.

Sıcak Daldırma Galvanizleme

Daha küçük platformlar ve yürüyüş yolları, ISO 1461'e göre minimum 85 μm çinko kalınlığıyla sıcak daldırma galvanizlidir ve deniz havasında onlarca yıl boyunca bakım gerektirmeden koruma sağlar.

Kaplama Sistemleri

Büyük birincil yapılara deniz kaplama sistemi uygulanır: Sa 2,5'e kadar kumlama sonrasında havasız sprey ile uygulanan çinko açısından zengin astar, ara epoksi ve poliüretan veya polisiloksan kaplama.

Katodik Koruma Arayüzü

Batık yapılara bağlanan bileşenler, belirtilen yerlerde kaynaklanabilir anotlar da dahil olmak üzere, kurban anotlar ve basınçlı akım sistemleriyle uyumluluk açısından ayrıntılı olarak açıklanmıştır.

İmalat ve Kaynak Kalitesi

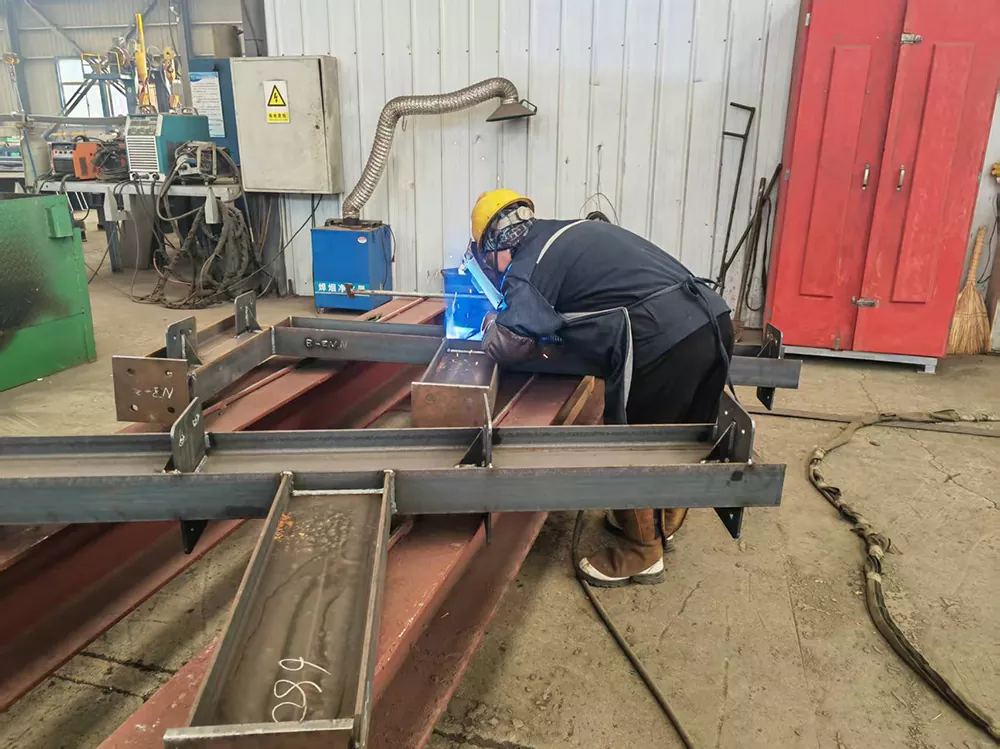

Kaynak

Tüm kaynaklar, EN ISO 9606 veya AWS D1.1 sertifikalı kaynakçılar tarafından, üretim öncesinde kaynak prosedürlerinin kalifiye edilmesiyle gerçekleştirilir.

Tahribatsız Muayene

Birincil elemanlardaki alın kaynakları %100 ultrasonik veya radyografik olarak denetlenir; Köşe kaynakları, müşteriyle mutabakata varılan örnekleme esasına göre manyetik parçacık kontrolüne tabi tutulur.

Boyutsal Kontrol

Fabrikasyon mastarları ve kontrol fikstürleri, cıvata grubu aralığı ve flanş düzlüğü gibi kritik boyutları dar toleranslar dahilinde tutar, böylece açık deniz montajı sahada yeniden çalışma gerektirmeden bir araya gelir.

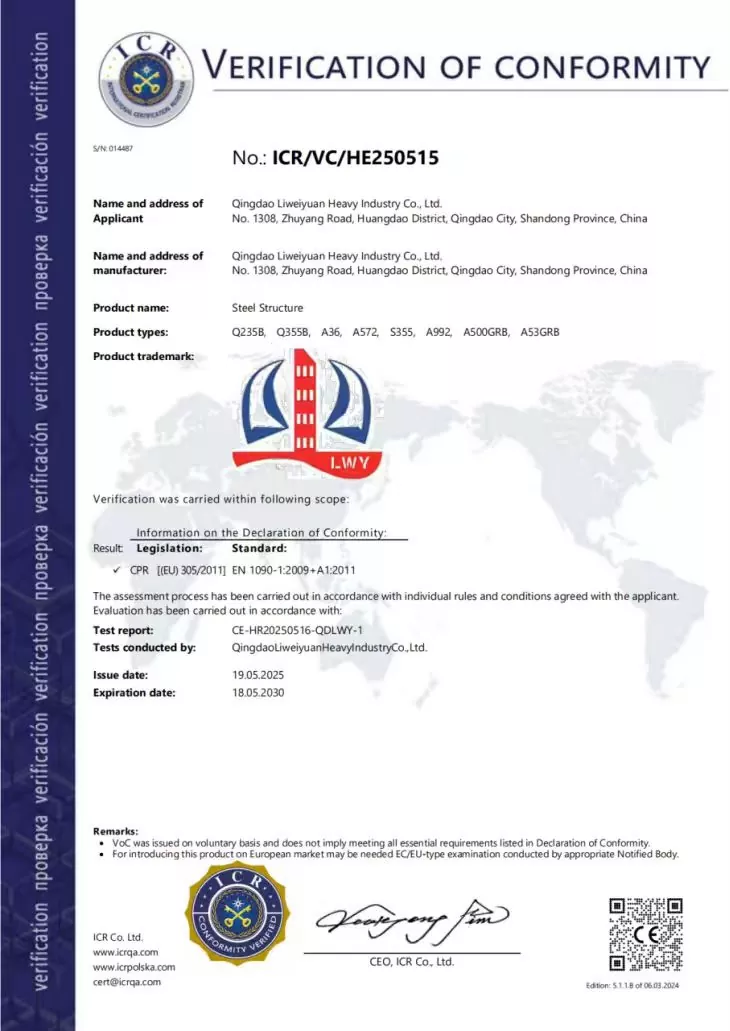

Sertifikalar ve Kalite Standartları

Uygulamalar

LWY Steel Structure, aşağıdakiler için yüzer açık deniz rüzgar türbinleri ve ilgili bileşenler için platformlar üretir:

1. Türbin servis ve bakım güverteleri

2. Kule ile yüzer tekne arasındaki geçiş platformları

3. Erişim yolları, sahanlıklar ve korkuluk düzenekleri

4. Bağlama ve kontrol sistemleri için ekipman destek çerçeveleri

5. Helidek ve vinç kaidesi destek yapıları (talep üzerine)

SSS

S1: Yüzer açık deniz rüzgar türbinlerine yönelik platformlar için hangi çelik kalitelerini kullanıyorsunuz?

A1: Proje tasarımı esasına göre seçilen, sertifikalı düşük sıcaklık darbe özelliklerine sahip Q355B/Q355D, S355 veya A572 eşdeğerleri. Her plaka ve kesit için malzeme sertifikaları verilmektedir.

S2: Korozyona karşı koruma nasıl uygulanır?

C2: Yüzeyler Sa 2,5'e kadar kumlama işlemine tabi tutulur, ardından çinko açısından zengin astar, epoksi ara madde ve poliüretan kaplamadan oluşan deniz sistemi ile kaplanır veya daha küçük bileşenler için ISO 1461'e göre sıcak daldırma galvanizlenir. Toplam sistem kalınlığı tipik olarak 240 μm'yi aşar.

S3: Sınıflı toplum gerekliliklerini karşılayabilir misiniz?

Cevap3: Üretimimiz ve kalite kontrol sistemimiz DNV, ABS ve CCS uygulamalarıyla uyumludur ve projenizin belirttiği kaynak ve NDT gereksinimlerine göre çalışırız. Üçüncü taraf anketi her aşamada memnuniyetle karşılanır.

S4: Açık deniz bileşenleri için teslimat kapasiteniz nedir?

Cevap4: Yüzer açık deniz rüzgar türbinlerine yönelik platformlar, yıllık 20.000 tonun üzerinde çelik bileşen işleme kapasitesine sahip olan ve Qingdao Limanı'ndan 36 km uzaklıkta bulunan Qingdao fabrikamızda üretiliyor, bu nedenle büyük açık deniz partileri deniz yoluyla verimli bir şekilde taşınıyor.

S5: Kurulum desteği sağlıyor musunuz?

Cevap 5: Montaj çizimleri, kaldırma planları ve kaynak haritaları sağlıyoruz ve mühendislerimiz gerektiğinde uzaktan rehberlik veya yerinde denetim yoluyla açık deniz montajını destekliyor.
